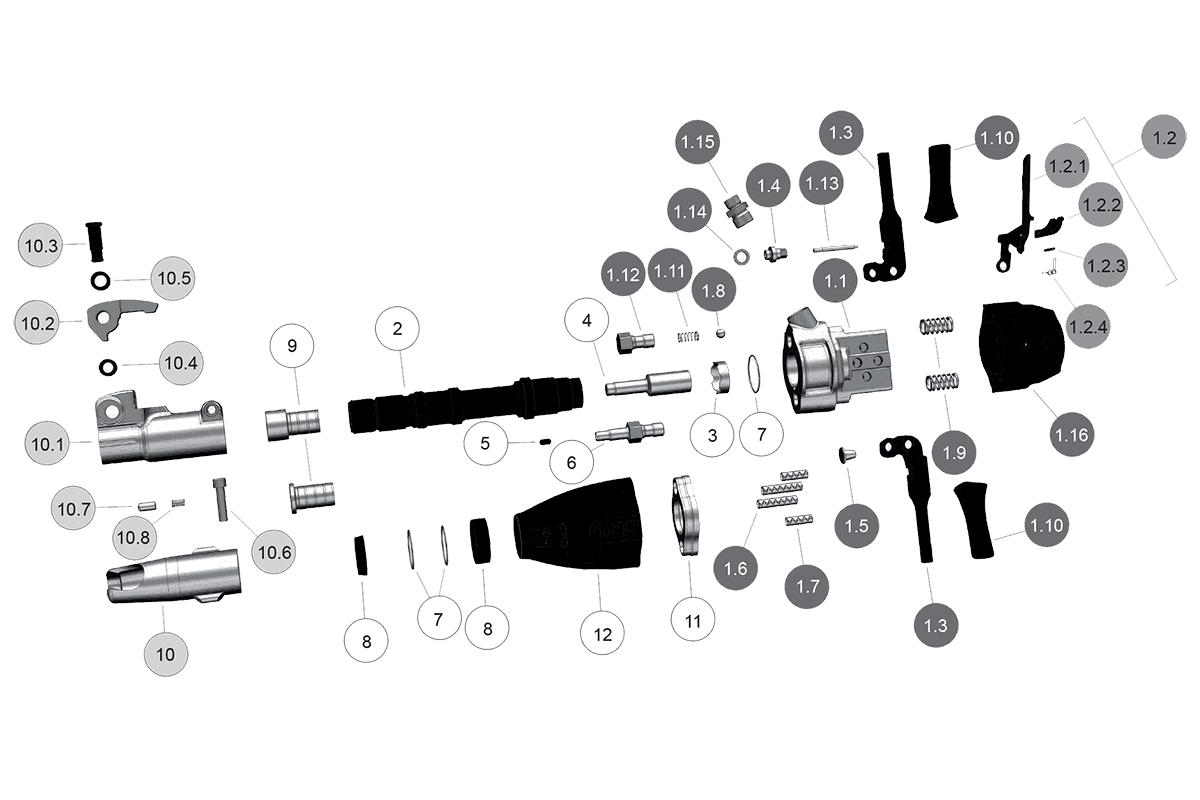

Position | Benennung | Denomination | Artikelnummer | |
---|---|---|---|---|
1 | Griffkörper komplett | Handle body complete | 21949 | |
1.1 | Griffkörper | Handle body | 21947 | |
1.2 | Hebel | Lever | 71237 | |
1.3 | Drücker | Trigger | 72167 | |
1.4 | Bolzen | Bolt | 71383 | |
1.5 | Bolzen | Bolt | 71382 | |
1.6 | Connex-Spannstift | Connex-Dowel | 71291 | |
1.7 | Connex-Spannstift | Connex-Dowel | 71288 | |
1.8 | Kugel | Valve ball | 76052 | |
1.9 | Dämpfungsfeder | Damper spring | 72189 | |
1.10 | Griffhülle | Rubber grip | 71238 | |
1.11 | Druckfeder | Pressure spring | 72779 | |
1.12 | Schraube | Screw | 67895 | |
1.13 | Ventilstift | Valve pin | 67880 | |
1.14 | Ring | Ring | 68843 | |
1.15 | Siebträger komplett | Strainer socket complete | 76137 | |
1.16 | Griffkörperhülle | Handle body casing | 71380 | |
2 | Zylinder | Cylinder | 21952 | |
3 | Steuerring | Control ring | 21948 | |
4 | Kolben | Piston | 21445 | |
5 | Stift | Pin | 67883 | |
6 | Schraube für Rückhub | Screw for back stroke | 67885 | |
7 | O-Ring | O-Ring | 72229 | |
8 | Distanzring TR Type | Distanzring TR Type | 72123 | |
8 | Sicherungsring TK Type | Sicherungsring TK Type | 68733 | |
9 | Meißelbüchse S22x82.5 | Chisel bush S22x82.5 | 21451 | |
9 | Meißelbüchse S26x108 | Chisel bush S26x108 | 21928 | |
10 | Kreuzschlitzhaltekappe S22x82.5 | Retainer cap S22x82.5 | 68735 | |
10 | Kreuzschlitzhaltekappe S26x108 | Retainer cap S26x108 | 68725 | |
11 | Flansch | Flange | 67884 | |
12 | Schalldämpfer Mantel | Silencer coat | 72178 | |
1 | Griffkörper komplett ATEX | Handle body complete ATEX | 22231 | |
1.16 | Griffkörperhülle ATEX | Handle body casing ATEX | 69774 | |
12 | Schalldämpfer ATEX | Silencer ATEX | 69775 |
