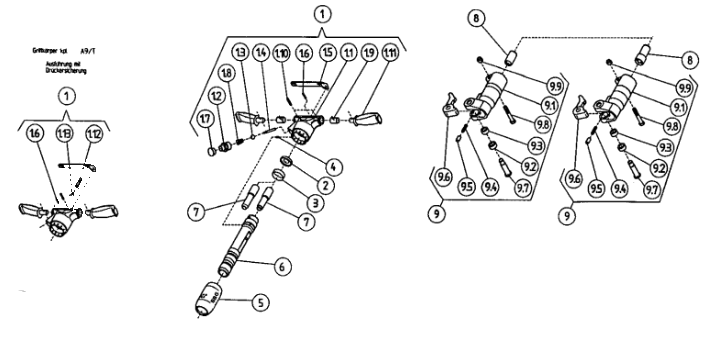

Position | Benennung | Denomination | Artikelnummer |
---|---|---|---|
1 | T-Griffkörper komplett | T-Handle body complete | 641385 |
1.1 | T-Griffkörper | T-Handle | 641384 |
1.2 | Anschlußnippel | Connecting nipple | 703727 |
1.3 | V-Kugel | V-Ball | 700625 |
1.4 | Ventilstift | Valve pin | 640548 |
1.5 | Drücker | Trigger | 798274 |
1.6 | Spannhülse | Tensioning sleeve | 759015 |
1.7 | Verschlußstopfen | Plug | 763864 |
1.8 | Keg. Druckfeder | Con. pressure spring | 640075 |
1.9 | Büchse | Bush | 798275 |
1.10 | Spannhülse | Tensioning sleeve | 798276 |
1.11 | Griff | Handle | 798273 |
2 | Deckel | Cover | 641435 |
3 | Steuerring | Control ring | 641436 |
4 | Sicherungsstift | Locking pin | 750617 |
5 | Schalldämpfer | Silencer | 641433 |
6 | Zylinder | Cylinder | 641431 |
7 | Kolben R 25 | Piston | 751548 |
7 | Kolben S 26 | Piston | 751541 |
8 | Meißelbüchse R 25 | Chisel bush | 751630 |
8 | Meißelbüchse S 26 | Chisel bush | 763932 |
8 | Meißelbüchse S 22 | Chisel bush | 751542 |
9 | Riegelhalteklappe R 25/S 22 komplett | Retainer cap complete | 766797 |
9 | Riegelhaltekappe S 26 | Retainer cap S 26 | 763934 |
9.1 | Riegelhaltekappe | Retainer cap | 766796 |
9.2 | Büchse | Bush | 751608 |
9.3 | Büchse | Bush | 751609 |
9.4 | Zylinder Druckfeder | Cylinder pressure spring | 751605 |
9.5 | Druckbolzen | Pressure bolt | 751606 |
9.6 | Hebel | Lever | 751607 |
9.7 | Bolzen | Bolt | 751610 |
9.8 | Sechskantschraube | Hex. screw | 751611 |
9.9 | Sechskantmutter | Hex. nut | 701144 |
9 | Riegelhalteklappe S 26 komplett | Retainer cap complete | 763934 |
9.1 | Riegelhaltekappe | Retainer cap | 763931 |
1 | T-Griffkörper komplett & Drückersicherung | T-Handle complete & trigger securing | 641478 |
1.1 | T-Griffkörper | T-Handle | 641384 |
1.2 | Anschlußnippel | Connecting nipple | 703727 |
1.3 | V-Kugel | V-Ball | 700625 |
1.4 | Ventilstift | Valve pin | 640548 |
1.5 | Drücker | Trigger | 796274 |
1.6 | Spannhülse | Tensioning sleeve | 759015 |
1.7 | Verschlußstopfen | Plug | 763864 |
1.8 | Keg. Druckfeder | Con. pressure spring | 640075 |
1.9 | Büchse | Bush | 798275 |
1.10 | Spannhülse | Tensioning sleeve | 798276 |
1.11 | Griff | Handle | 798273 |
1.12 | Hebel | Lever | 640430 |
1.13 | Feder | Spring | 640431 |
