B16ER
Ersatzteile

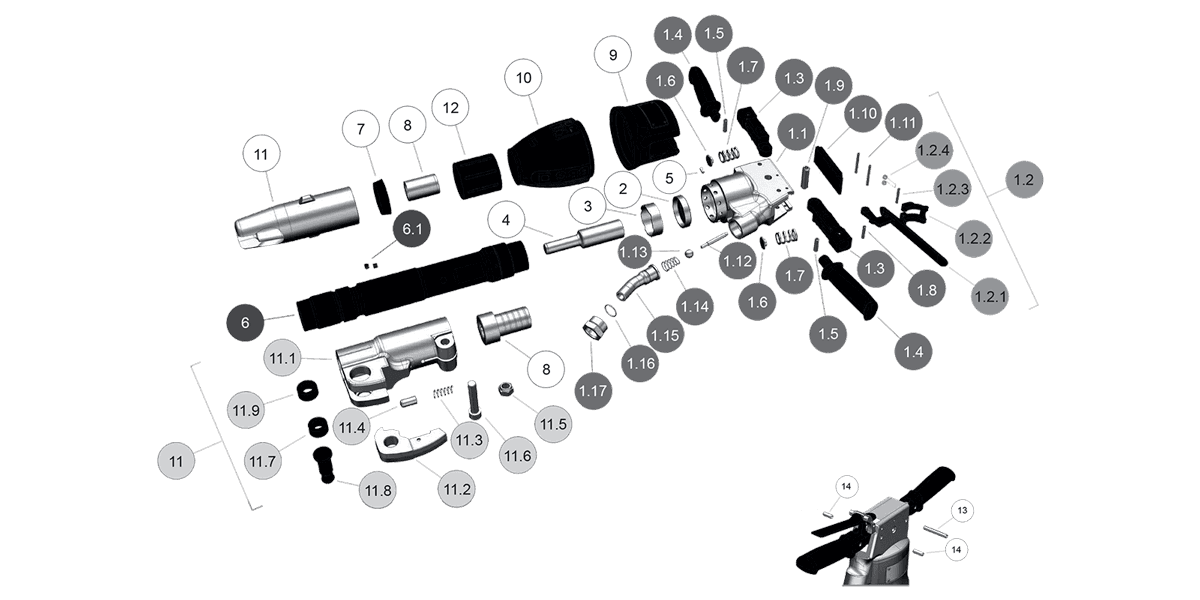

Explosionszeichnung
ATEX-Ersatzteile
Position Benennung Denomination Artikelnummer
1 Griffkörper komplett Handle body complete 645852
1.1 Griffkörper Handle body 645854
1.2 Griff Handle 798273
1.3 Hebel Lever 645846
1.4 Drücker Trigger 641491
1.5 Anschlagplatte Control ring plate 641514
1.6 Spannstift Dowel pin 642547
1.7 Spannstift Dowel pin 641550
1.8 Connex Spannstift Connex dowel 641548
1.9 Connex Spannstift Connex dowel 645848
1.10 Connex Spannstift Connex dowel 645849
1.11 Kugel Valve ball 700625
1.12 Stift Pin 641503
1.13 Druckfeder Pressure spring 701035
1.14 O-Ring O-Ring 645851
1.15 Anschlussmutter Stop nut 645844
1.16 Krümmer komplett Elbow complete 645853
1.17 Bolzen Bolt 641549
1.18 Druckfeder Pressure spring 641509
1.19 Connex Spannstift Connex dowel 645850
2 Deckel Cover 641435
3 Steuerring Control ring 641436
4 Sicherungsstift Locking pin 750617
5 Schalldämpfer Oberteil Upper part of silencer 645831
6 Schalldämpfer HK Silencer HK 642881
6 Schalldämpfer RHK Silencer RHK 642882
7 Zylinder Cylinder 645633
8 Kolben Piston 645878
9 Ausgleichsstück Levelling piece 642896
10 Ring Ring 751546
11 Meißelbüchse S22x82.5 Chisel bush S22x82.5 751542
11 Meißelbüchse S26x108 Chisel bush S26x108 763932
12 Kreuzschlitzhaltekappe S22 Retainer cap S22 644361
12 Kreuzschlitzhaltekappe S26x108 Retainer cap S36x108 641489
12 Riegelhaltekappe komplett S22 Latch retainer cap complete S22 642890
12.1 Riegelhaltekappe S22x82.5 Latch retainer cap S22x82.5 642891
12 Riegelhaltekappe komplett S26x108 Latch retaner cap complete S26x108 763934
12.1 Riegelhaltekappe Latch retainer cap 763931
12.2 Hebel Lever 642892
12.3 Druckfeder pressure spring 751605
12.4 Druckbolzen Pressure bolt 751606
12.5 Sechskantmutter Hex. nut 752612
12.5 Sechskantmutter Hex. nut 756159
12.6 Büchse Bushing 751608
12.7 Bolzen Bolt 751610
12.8 Büchse Bushing 751609
12.9 Zylinderschraube Cylinder screw 643436
12.9 Sechskantschraube Hex screw 643432
5 Schalldämpfer Oberteil ATEX Upper part of silencer ATEX 646411
6 Schalldämpfer HK Silencer HK 646333
6 Schalldämpfer RHK ATEX Silencer RHK ATEX 646404
9 Ausgleichsstück Levelling piece 646355
