BB14TK
| Position | Benennung | Denomination | Artikelnummer | Abbildung |
|---|---|---|---|---|

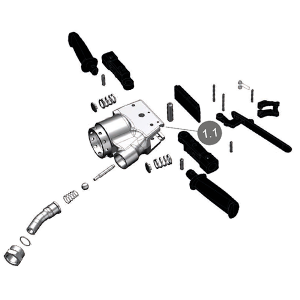

| 1 | Griffkörper komplett | Handle body complete | 27821 |  |

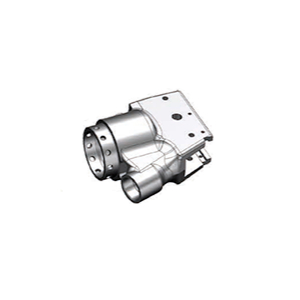

| 1.1 | Griffkörper | Handle body | 27823 |  |

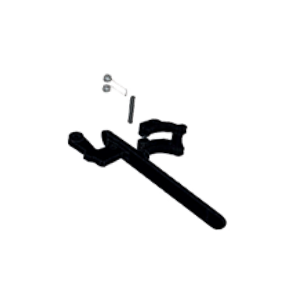

| 1.2 | Drückersicherung komplett | Safety trigger complete | 27822 |  |
| 1.2.1 | Sicherungsbügel | Securing bracket | 69711 |  |
| 1.2.2 | Drücker | Trigger | 85227 |  |
| 1.2.3 | Schenkelfeder | Leg spring | 69693 |  |
| 1.2.4 | Spannstift | Dowel pin | 74363 |  |
| 1.3 | Griff Adapter | Level adapter | 85228 |  |
| 1.4 | Griff | Lever | 76718 |  |
| 1.5 | Spannstift | Dowel pin | 68266 |  |
| 1.6 | Bolzen | Bolt | 70470 |  |
| 1.7 | Druckfeder | Spring | 70485 |  |
| 1.8 | Spannstift | Dowel pin | 70478 |  |
| 1.9 | Spannstift | Dowel pin | 70480 |  |
| 1.10 | Anschlagplatte | Stop plate | 85229 |  |
| 1.11 | Spannstift | Dowel pin | 23118 |  |
| 1.12 | Ventilstift | Valve pin | 70537 |  |
| 1.13 | Kugel | Ball | 76052 |  |
| 1.14 | Druckfeder | Spring | 76050 |  |
| 1.15 | Krümmer komplett | Elbow complete | 22081 |  |
| 1.16 | O-Ring | O-Ring | 68291 |  |
| 1.17 | Anschlussmutter | Connecting nut | 68263 |  |
| 2 | Deckel | Cover | 21219 |  |
| 3 | Steuerring | Control ring | 21220 |  |
| 4 | Kolben | Piston | 22102 |  |
| 5 | Sicherungsstift | Safety pin | 72877 |  |
| 6 | Zylinder | Cylinder | 28244 |  |
| 6.1 | König-Expander | König-expander | 70576 |  |
| 7 | Sicherungsring | Safety ring | 72821 |  |
| 8 | Meißelbüchse S22x82,5 | Chisel bush S22x82,5 | 23305 |  |
| 8 | Meißelbüchse S26x108 | Chisel bush S26x108 | 23413 |  |
| 9 | Schalldämpfer Oberteil | Upper part of silencer | 68269 |  |
| 10 | Schalldämpfer HK | Silencer | 71789 |  |
| 10 | Schalldämpfer RHK | Silencer | 71788 |  |
| 11 | Kreuzschlitzhaltekappe R23,R25,R26 | Open retainer cap | 68560 |  |
| 11 | Kreuzschlitzhaltekappe S26x108 | Open retainer cap | 70525 |  |
| 11 | Riegelhaltekappe komplett S22 | Latch retainer cap complete S22 | 21421 |  |
| 11 | Riegelhaltekappe komplett S26 | Latch retainer cap complete S26 | 23414 |  |
| 11.1 | Riegelhaltekappe S26 | Latch retainer cap S26 | 23412 |  |
| 11.1 | Riegelhaltekappe S22/R25 | Latch retainer cap S22/R25 | 21422 |  |
| 11.2 | Riegel | Latch | 76679 |  |
| 11.3 | Druckfeder | Spring | 72827 |  |
| 11.4 | Druckbolzen | Pressure bolt | 72850 |  |
| 11.5 | Sechskantmutter S22 | Hexagon nut | 72954 |  |
| 11.5 | Sechskantmutter S26 | Hexagon nut | 73144 |  |
| 11.6 | Sechskantschraube S26 | Hexagon screw | 71337 |  |
| 11.6 | Innensechskantschraube S22, R25 | Socket head screw | 71358 |  |
| 11.7 | Dämpfungsring klein | Damper ring small | 72847 |  |
| 11.8 | Bolzen | Bolt | 72846 |  |
| 11.9 | Dämpfungsring groß | Damper ring lage | 72848 |  |
| 12 | Spannstift | Dowel pin | 68283 |  |
| 13 | Spannstift | Dowel pin | 68268 |  |
