BH11T ALte Ausführung
Ersatzteile

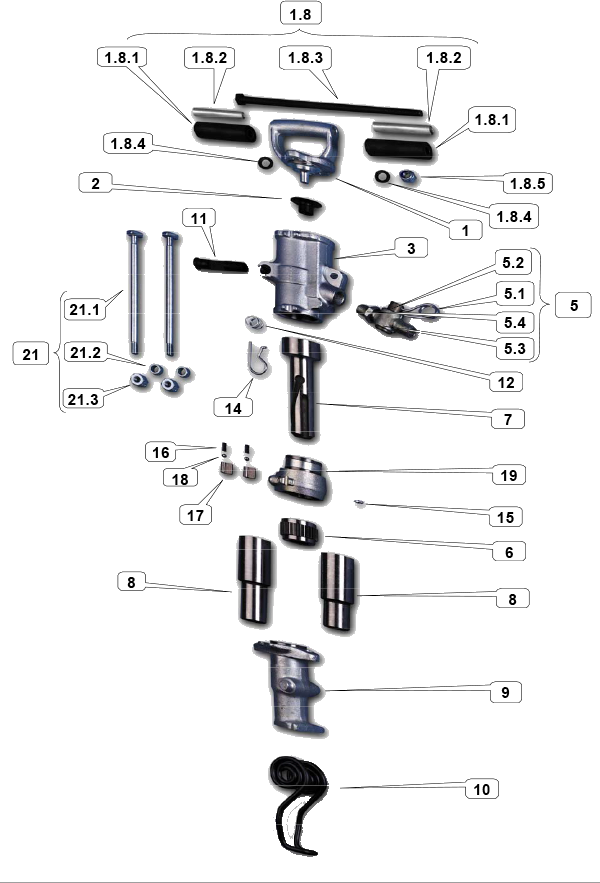

Explosionszeichnung
Position Benennung Denomination Artikelnummer Abbildung
1 Griffkörper Handle body 702489 702489-Griffkörper-BBG-Boehler-BH11
1.8 langer Handgriff Extension handle cpl 753095 753095-langer Handgriff-BBG-Boehler-BH11
1.8.1 Griffhülse Lever casing 702507 702507-Griffhülse-BBG-Boehler-BH11
1.8.2 Ansetzgriff Handle grip 702506 702506-Ansetzgriff-BBG-Boehler-BH11
1.8.3 Sechskantschraube Hexagon screw 750483 750483-Sechskantschraube-BBG-Boehler-BH11
1.8.4 Scheibe Washer 790788 790788-Scheibe-BBG-Boehler-BH11
1.8.5 Sechskantmutter Hexagon nut 707505 707505-Sechskantmutter-BBG-Boehler-BH11
2 Steuerkörper Control body 702433 702433-Steuerkörper-BBG-Boehler-BH11
3 Zylinder Cylinder 702434 702434-Zylinder-BBG-Boehler-BH11
5 Durchgangshahn komplett Air house union complete 709397 709397-Durchgangshahn komplett-BBG-Boehler-BH11
5.1 Federgriff Spring clip 709498 709498-Federgriff-BBG-Boehler-BH11
6 Sperrrad Ratchet wheel 702438 702438-Sperrrad-BBG-Boehler-BH11
7 Kolben Piston 707543 707543-Kolben-BBG-Boehler-BH11
8 Bohrerhülse S22x108 Drill sleeve S22X108 707544 707544-Bohrerhülse S22x108-BBG-Boehler-BH11
8 Bohrerhülse S22x82,5 Drill sleeve S22x82,5 702445 702445-Bohrerhülse S22x82,5-BBG-Boehler-BH11
9 Vordergehäuse Front housing 753036 753036-Vordergehäuse-BBG-Boehler-BH11
10 Haltefeder alte Ausführung Steel retainer stirrup 702419 702419-Haltefeder alte Ausführung-BBG-Boehler-BH11
11 Starkblaseschieber Strong blower device 702435 702435-Starkblaseschieber-BBG-Boehler-BH11
12 Druckfeder Spring 702436 702436-Druckfeder-BBG-Boehler-BH11
14 Federbügel Spring Clip 702370 702370-Federbügel-BBG-Boehler-BH11
15 Schmiernippel Lubricatin nipple 753038 753038-Schmiernippel-BBG-Boehler-BH11
16 Druckfeder Spring 702271 702271-Druckfeder-BBG-Boehler-BH11
17 Sperrklinke Ratchet pawl 702373 702373-Sperrklinke-BBG-Boehler-BH11
18 Stahlkugel Steel ball 702269 702269-Stahlkugel-BBG-Boehler-BH11
19 Sperrgehäuse Rotation ratchet housing 753199 753199-Sperrgehäuse-BBG-Boehler-BH11
21.1 Spannschraube Clamping screw 707546 707546-Spannschraube-BBG-Boehler-BH11
21.2 Klemmring Locking ring 750451 750451-Klemmring-BBG-Boehler-BH11
21.3 Sechskantmutter Hexagon nut 753151 753151-Sechskantmutter-BBG-Boehler-BH11
