BH16DT

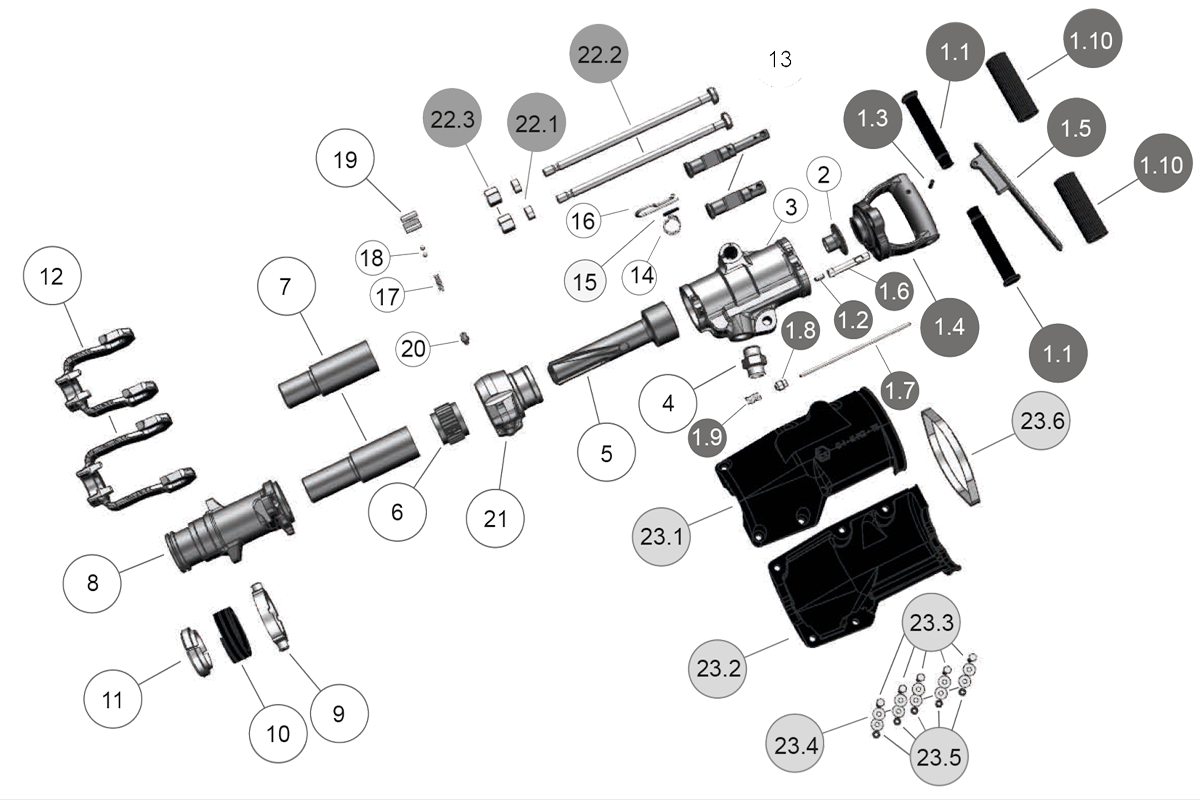

| Position | Benennung | Denomination | Artikelnummer | Abbildung |
|---|---|---|---|---|
| 1 | Griffkörper komplett | Handle body complete | 22229 |  |
| 1.1 | Griff | Lever | 69684 |  |
| 1.2 | Spannstift | Dowel pin | 69705 |  |
| 1.3 | Spannstift | Dowel pin | 71723 |  |
| 1.4 | Griffkörper | Handle body | 76747 |  |
| 1.5 | Drücker | Trigger | 69707 |  |
| 1.6 | Ventilstiftführung | Valve pin guide | 69699 |  |
| 1.7 | Ventilstift | Valve pin | 69694 |  |
| 1.8 | Einlasskörper | Inlet body | 77424 |  |
| 1.9 | Druckfeder | Spring | 69677 |  |
| 1.10 | Ansetzgriff | Handle grip | 76125 |  |
| 2 | Steuerkörper | Control body | 76142 |  |
| 3 | Zylinder | Cylinder | 23212 |  |
| 4 | Anschlussnippel komplett | Connecting nipple complete | 72828 |  |
| ohne | Absperrhahn komplett | Connecting nipple complete | 23911 |  |
| ohne | Federgriff vom Absperrhahn | Spring Clip | 76003 |  |
| 5 | Kolben | Piston | 23229 |  |
| 6 | Sperrrad | Ratchet wheel | 76162 |  |
| 7 | Bohrerhülse S22x108 | Drill sleeve S22X108 | 75935 |  |
| 7 | Bohrerhülse S22x82,5 | Drill sleeve S22x82,5 | 76161 | |
| 7 | Bohrerhülse S19x108 | Drill sleeve S19x108 | 68298 | |
| 8 | Vordergehäuse | Front housing | 76701 |  |
| 9 | Haltering BH11/BH16/SH21 | Retaining ring | 23224 |  |
| 10 | Druckfeder | Spring | 72911 |  |
| 11 | Segment | Segment | 72913 |  |
| 12 | Haltebügel S22x82.5 | Retainer clamp S22x82.5 | 23329 |  |
| 12 | Haltebügel S122, S119 | Retainer clamp S122, S119 | 23327 |  |
| 13 | Starkblaseschieber | Strong blower device | 76165 |  |
| 13 | Starkblaseschieber für Schalldämpfer | Strong blower device for silencer | 72728 |  |
| 14 | Druckfeder | Spring | 76163 |  |
| 15 | Spannstift | Dowel pin | 74173 |  |
| 16 | Federgriff | Spring clip | 76164 |  |
| 17 | Druckfeder | Spring | 76159 |  |
| 18 | Stahlkugel | Steel ball | 76157 |  |
| 19 | Sperrklinke | Ratchet pawl | 23213 |  |
| 20 | Schmiernippel | Lubricating nipple | 72917 |  |
| 21 | Sperrgehäuse | Rotation ratchet housing | 76681 |  |
| 22 | Spannschraube komplett | Clamping screw complete | 23331 |  |
| 22.1 | Klemmring | Locking ring | 72858 |  |
| 22.2 | Spannschraube | Clamping screw | 75900 |  |
| 22.3 | Sechskantmutter | Hexagon nut | 72876 |  |
| 23 | Schalldämpfer komplett | Silencer complete | 23512 |  |
| 23.1 | Schalldämpfer Oberteil | Upper part of silencer | 72311 |  |
| 23.2 | Schalldämpfer Unterteil | Base part of silencer | 72520 |  |
| 23.3 | Sechskantschraube | Hexagon screw | 15613 |  |
| 23.4 | Scheibe | Washer | 74244 |  |
| 23.5 | Sechskantmutter | Hexagon nut | 73337 |  |
| 23.6 | Schlauchschelle | Hose clamp | 72359 |  |
