BH8 alte Ausführung
Ersatzteile

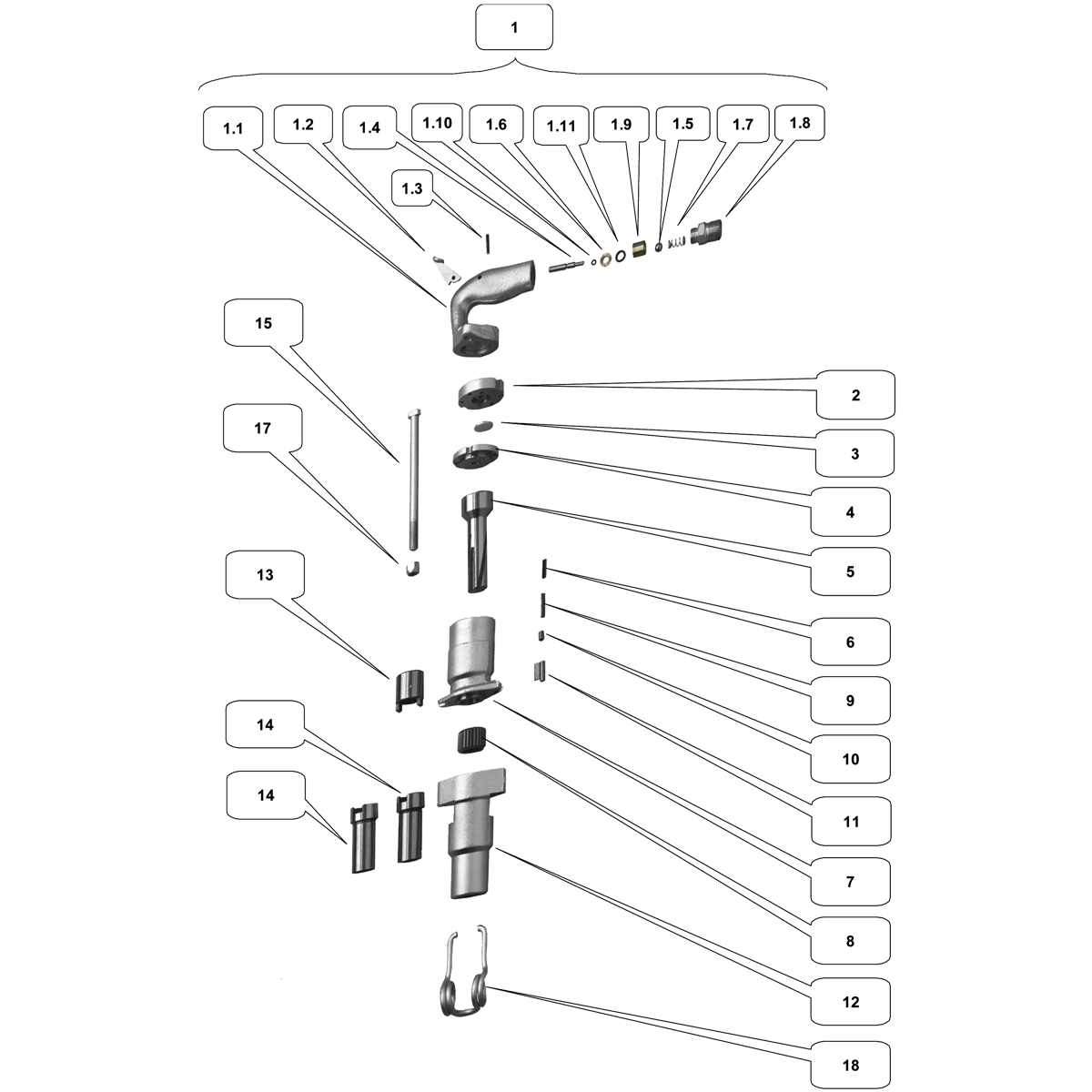

Explosionszeichnung
Position Benennung Denomination Artikelnummer Abbildung
1 Griffkörper komplett Handle body complete 23559 23559-Griffkörper komplett-BBG-Boehler-BH8
1.1 Griffkörper Handle body 23923 23923-Griffkörper-BBG-Boehler-BH8
1.2 Drücker Trigger 72594 72594-Drücker-BBG-Boehler-BH8
1.3 Spannstift Dowel pin 72471 72471-Spannstift-BBG-Boehler-BH8
1.4 Ventilstift Valve pin 72622 72622-Ventilstift-BBG-Boehler-BH8
1.5 Stahlkugel Steel ball 72948/td> 72948-Stahlkugel-BBG-Boehler-BH8
1.6 Scheibe Washer 72645 72645-Scheibe-BBG-Boehler-BH8
1.7 Druckfeder Spring 72598 72598-Druckfeder-BBG-Boehler-BH8
1.8 Anschlussnippel komplett Connecting nipple complete 70188 70188-Anschlussnippel komplett-BBG-Boehler-BH8
1.9 Hülse Sleeve 72621 72621-Hülse-BBG-Boehler-BH8
1.10 O-Ring O-Ring 72885 72885-O-Ring-BBG-Boehler-BH8
1.11 O-Ring O-Ring 31175 31175-O-Ring-BBG-Boehler-BH8
2 Steuergehäusedeckel Control housing cover 72623 72623-Steuergehäusedeckel-BBG-Boehler-BH8
3 Steuerplatte Control plate 72651 72651-Steuerplatte-BBG-Boehler-BH8
4 Steuergehäuse Control housing 72616 72616-Steuergehäuse-BBG-Boehler-BH8
5 Kolben Piston 23557 23557-Kolben-BBG-Boehler-BH8
6 Spannstift Dowel pin 21837 21837-Spannstift-BBG-Boehler-BH8
7 Zylinder Cylinder 23606 23606-Zylinder-BBG-Boehler-BH8
8 Sperrrad Ratchet wheel 72668 72668-Sperrrad-BBG-Boehler-BH8
9 Druckfeder Spring 72642 72642-Druckfeder-BBG-Boehler-BH8
10 Klinkenbüchse Ratchet bolt 72662 72662-Klinkenbüchse-BBG-Boehler-BH8
11 Sperrklinke Ratchet pawl 23555 23555-Sperrklinke-BBG-Boehler-BH8
12 Vordergehäuse Front housing 76766 76766-Vordergehäuse-BBG-Boehler-BH8
13 Umsatzhülse Rotation sleeve 72664 72664-Umsatzhülse-BBG-Boehler-BH8
14 Bohrerhülse S19x82,5 Drill sleeve S19x82,5 72670 72670-Bohrerhülse S19x82,5-BBG-Boehler-BH8
14 Bohrerhülse S22x82,5 Drill sleeve S22x82,5 72665/td> 72665-Bohrerhülse S22x82,5-BBG-Boehler-BH8
15 Spannschraube Clamping screw 76674 76674-Spannschraube-BBG-Boehler-BH8
17 Sechskantmutter Hexagon nut 74431 74431-Sechskantmutter-BBG-Boehler-BH8
18 Haltefeder Retainer spring 767786 767786-Haltekappe-BBG-Boehler-BH8
