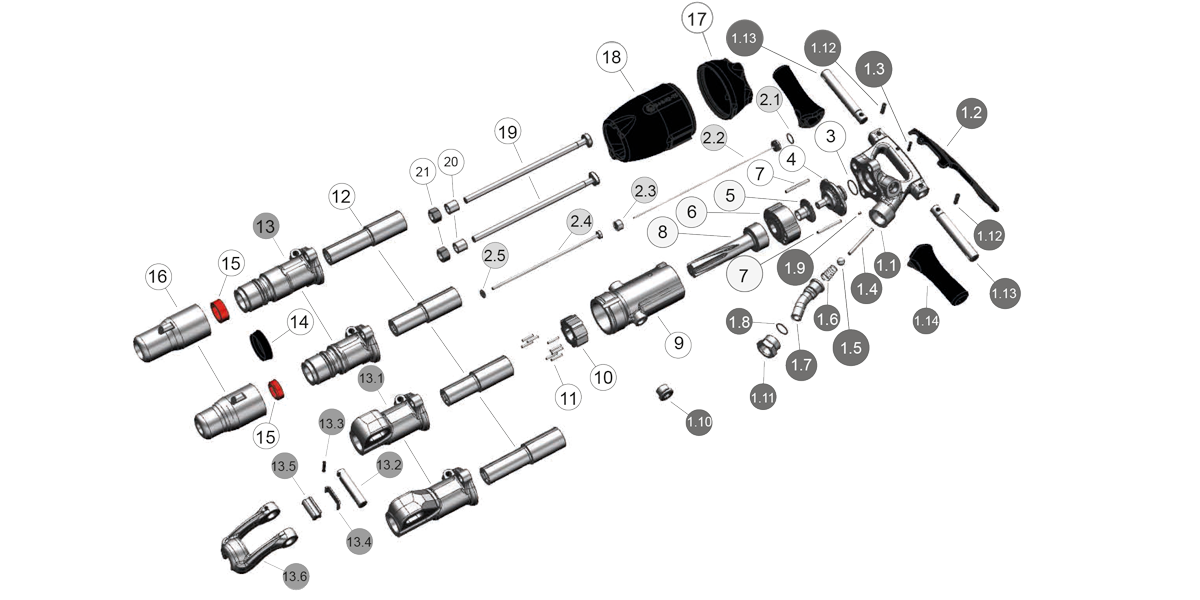

| Position | Benennung | Denomination | Artikelnummer | Abbildung |
|---|---|---|---|---|
| 1 | Griffkörper komplett | Handle body complete | 22292 |  |
| 1.1 | Griffkörper | Handle body | 22260 |  |
| 1.2 | Drücker | Trigger | 69521 |  |
| 1.3 | Connex-Spannstift | Connex pin | 71723 |  |
| 1.4 | Spannstift | Dowel pin | 72368 |  |
| 1.5 | Griffhülle | Handle | 71238 |  |
| 1.6 | Steckgriff | Plug handle | 69604 |  |
| 1.7 | Ventilstift | Valve pin | 69551 |  |
| 1.8 | Kugel | Valve ball | 76052 |  |
| 1.9 | Einlassfeder | Inlet spring | 69581 |  |
| 1.10 | Anschlagmutter | Stop nut | 68263 |  |
| 1.11 | O-Ring | O-Ring | 68291 |  |
| 1.12 | Krümmer komplett | Elbow complete | 22081 |  |
| 1.13 | Spannstift | Dowel pin | 68888 |  |
| 1.14 | Verschlussschraube | Screw plug | 69965 |  |
| 2 | Spühlrohrgehäuse | Flushing tube cover | 77240 |  |
| 3 | Steuergehäusedeckel komplett | Control casing cover complete | 22261 |  |
| 3.1 | Steuergehäusedeckel | Control casing cover | 69537 |  |
| 3.2 | König-Expander | König-Expander | 70576 |  |
| 4 | Steuerkörper | Control body | 76156 |  |
| 5 | O-Ring | O-Ring | 69714 |  |
| 6 | Spülrohrspanner | Flushing tube clamp | 22279 |  |
| 7 | Spülrohr komplett S19, S119 | Flushing tube complete S19, S119 | 78946 |  |
| 7 | Spülrohr komplett S22, S122 | Flushing tube S22, S122 | 69520 |  |
| 8 | Zylinder | Cylinder | 22263 |  |
| 9 | O-Ring | O-Ring | 71342 |  |
| 10 | Connex-Spannstift | Connex pin | 69573 |  |
| 11 | Kolben | Piston | 22280 |  |
| 12 | Bimetall Sperrrad | Bimetal Rack wheel | 69533 |  |
| 13 | Hülse | Sleeve | 78905 |  |
| 14 | Bohrerhülse S19x82.5 | Drill chuck S19x82.5 | 76997 |  |
| 14 | Bohrerhülse S19x108 | Drill chuck S19x108 | 76990 |  |
| 14 | Bohrerhülse S22x82.5 | Drill chuck S22x82.5 | 76998 |  |
| 14 | Bohrerhülse S22x108 | Drill chuck S22x108 | 76992 |  |
| 15 | Vordergehäuse komplett S19 | Fronthead housing komplett S19 | 26016 |  |
| 15 | Vordergehäuse komplett S22 | Fronthead housing complete S22 | 25686 |  |
| 15.1 | Vordergehäuse S22, S19 | Fronthead housing | 69543 |  |
| 15 | Vordergehäuse komplett S119 | Fonthead housing complete S119 | 26017 |  |
| 15 | Vordergehäuse komplett S122 | Fronthead housing complete S122 | 25701 |  |
| 15.1 | Vordergehäuse S122, S119 | Fronthead housing S122, S119 | 69553 |  |
| 15.2 | Bolzen | Bolt | 69540 |  |
| 15.3 | Connex-Spannstift | Connex pin | 70236 |  |
| 15.4 | Druckplatte | Pressure plate | 69541 |  |
| 15.5 | Drucksegment | Pressure segment | 69542 |  |
| 15.6 | Haltebügel S19, S119 | Steel retainer S19, S119 | 69539 |  |
| 15.6 | Haltebügel S22, S122 | Steel retainer S22, S122 | 80072 |  |
| 19 | Nadelrolle | Needle roller | 69736 |  |
| 20 | Spannschraube | Tensioning screw | 75896 |  |
| 21 | Mutter | Nut | 73145 |  |
| 22 | Schalldämpfer Oberteil | Upper part of silencer | 69750 |  |
| 23 | Schalldämpfer Unterteil | Base part of silencer | 69752 |  |
