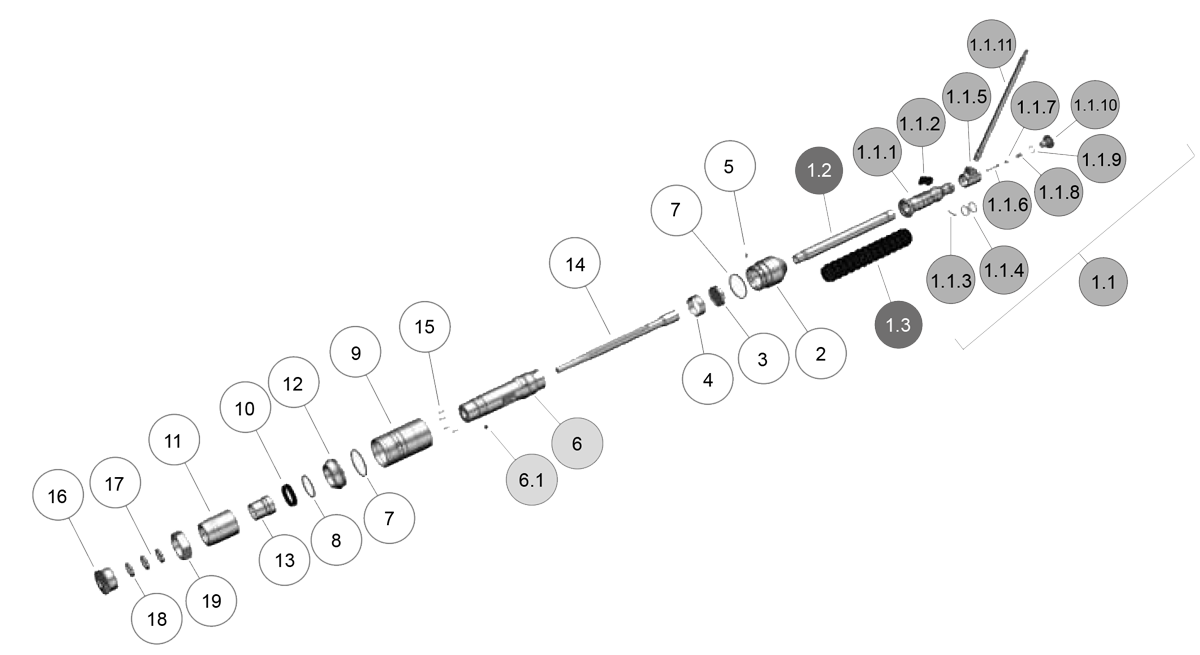

Position | Benennung | Denomination | Artikelnummer | Abbildung |
---|---|---|---|---|
1 | Stockgriff komplett | Handle complete | 28247 | |
1.1 | Griffkörper komplett | Handle body complete | 22083 | |
1.1.1 | Längsgriff komplett | Handle complete | 22085 | |
1.1.2 | Drücker | Trigger | 68282 | |
1.1.3 | Spannstift | Dowel pin | 71723 | |
1.1.4 | O-Ring | O-Ring | 68720 | |
1.1.5 | Luftanschluss | Air connection | 68284 | |
1.1.6 | Ventilstift | Valve pin | 68280 | |
1.1.7 | Kugel | Ball | 76145 | |
1.1.8 | Druckfeder | Spring | 73239 | |
1.1.9 | O-Ring | O-Ring | 67956 | |
1.1.10 | Knauf | Knob | 68292 | |
1.1.11 | Schlauchset komplett | Hose complete | 76768 | |
1.2 | Verlängerungsrohr Länge auf Kundenwunsch | Extension pipe | 28251 | |
1.3 | Griffteil 890 mm | Handle piece | 22106 | |
2 | Zylinderadapter | Cylinder adapter | 22146 | |
3 | Deckel | Cover | 22160 | |
4 | Steuerring | Control ring | 21211 | |
5 | Sicherungsstift | Safety pin | 72877 | |
6 | Zylinder | Cylinder | 25985 | |
6.1 | Königexpander | König expander | 70576 | |
7 | O-Ring | O-Ring | 73360 | |
8 | O-Ring | O-Ring | 72398 | |
9 | Rohr | Pipe | 78103 | |
10 | Sicherungsring | Safety ring | 72278 | |
11 | Haltekappe | Retainer cap | 25986 | |
12 | Ring | Ring | 78099 | |
13 | Hülse | Sleeve | 84706 | |
14 | Kolben | Piston | 84314 | |
15 | Zylinderstift | Cylinder pin | 85180 | |

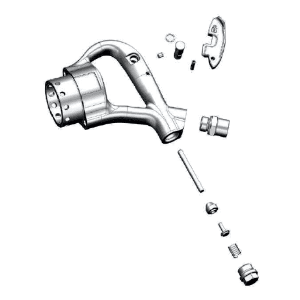

16 | Mutter | Nut | 27956 | |
17 | Feuerfestband | Fireproof strip | 27901 | |

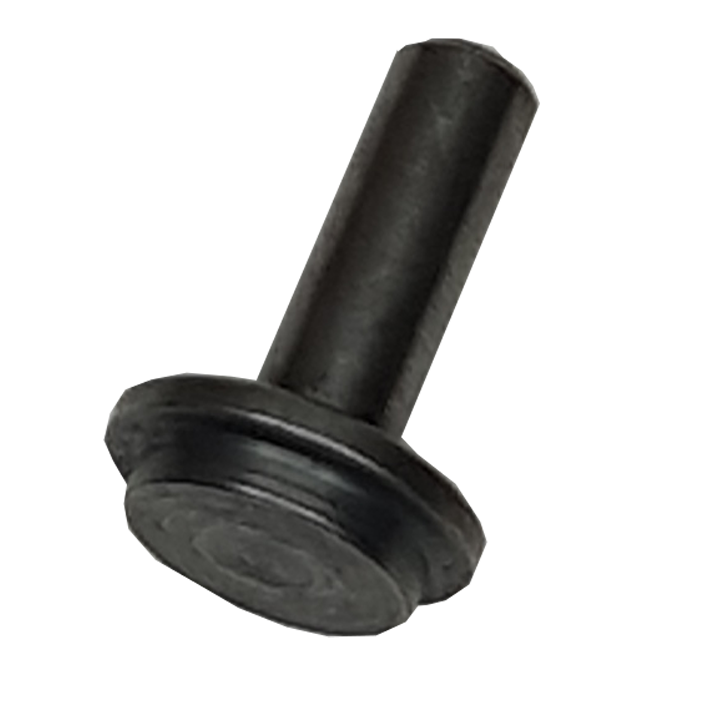

18 | Ring | Ring | 84704 | |
19 | Kontermutter | Counter nut | 85211 |
