SO16 M / SO16
Druckminderer / ohne Druckminderer

Ersatzteile

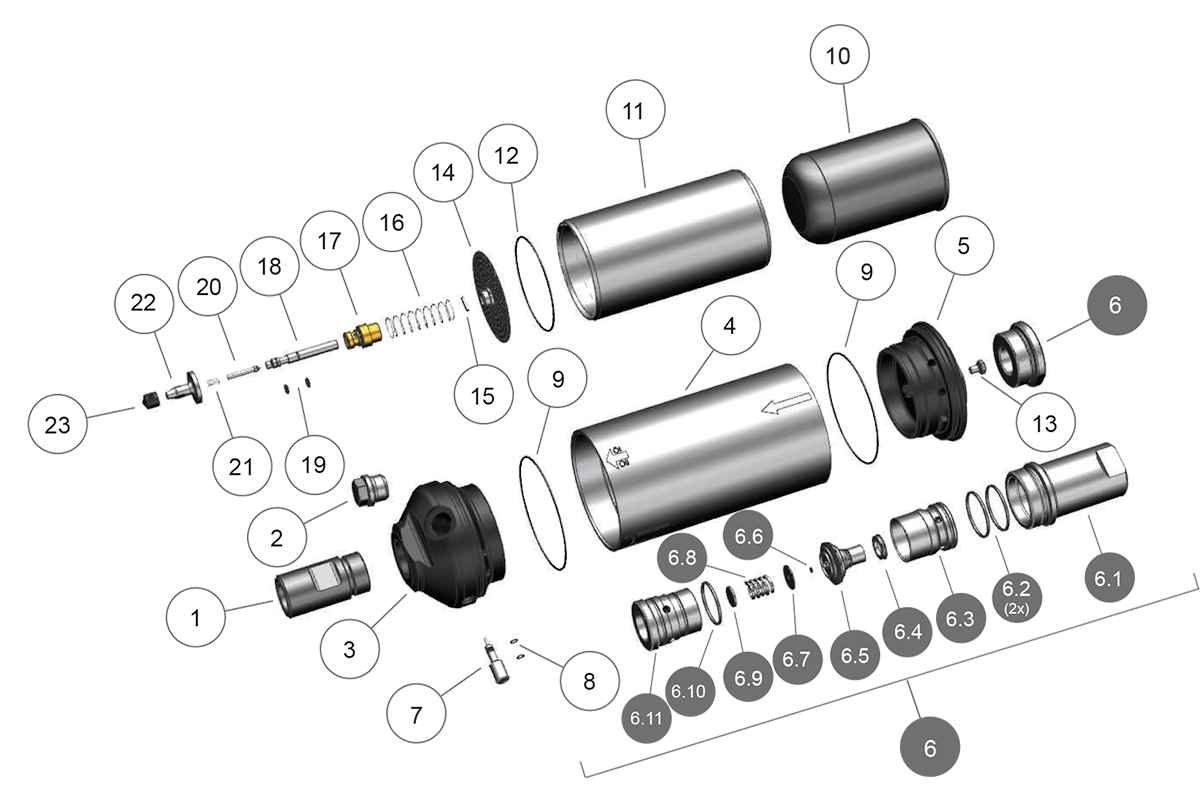

Explosionszeichnung
Position Benennung Denomination Artikelnummer
1 Anschlussnippel Connecting nipple 84800 84800-Anschlussnippel-BBG-Boehler
2 Verschlussschraube Locking screw 84526 84526-Verschlussschraube-BBG-Boehler
3 Deckel hinten Cover back 84807
4 Rohr außen Pipe outside 84801
5 Deckel vorne Cover front 84806
6 Verschraubung front Connected Screw front 69586
6 Druckminderventil komplett Pressure reducing valve complete 22282
6.1 Druckminderventilgehäuse Pressure reducing valve housing 28250
6.2 O-Ring O-Ring 71377
6.3 Ventilgehäuse Valve housing 71416
6.4 Dichtring Sealing ring 71363
6.5 Ventileinsatz Valve core 71430
6.6 Beilagscheibe Flat washer 69615
6.7 Scheibe Washer 69600
6.8 Druckfeder Spring 68883
6.9 Scheibe Washer 69601
6.10 O-Ring O-Ring 71378
6.11 Anschlussstück Connector 69632
7 Einstellschraube Adjusting screw 84804
8 O-Ring O-Ring 69574
9 O-Ring O-Ring 84525
10 Membran Partition 69638
11 Rohr innen Pipe inside 84802
12 O-Ring O-Ring 68528
13 Einlassschraube Inlet screw 69640
14 Teller verschweißt Disk 27950
15 Spannstift Dowel pin 73967
16 Feder Spring 69635
17 Büchse Bushing 84805
18 Stift Pin 84803
19 O-Ring O-Ring 72860
20 Stift Pin 69628
21 Feder Spring 69633
22 Ventil Valve 69627
23 Zerstäuber Sprayer 69629
